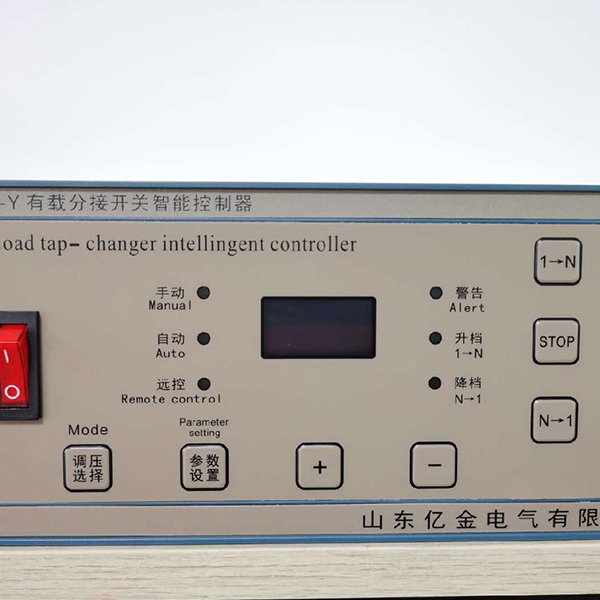

SVK-Y型有載分接開關智能控制器
基本功能: 附加功能:
采用ARM 芯片 ?無線WIFI通訊
0.2級電壓顯示 ?智能手機APP
日動作次數限制 ?GPRS通訊功能
采用OLED顯示屏 ?歷史數據讀取
適用環境溫度-50℃~70℃
1.1主要用途
SVK-Y型有載分接開關智能控制器主要用來控制有載分接開關,與有載調壓變壓器組成手動、自動、遠控調壓系統。SVK-Y可以通過無線WIFI與智能手機APP軟件連接,讀取歷史數據(控制器有達到上萬條以上的歷史數據記錄); 也可以通過RS485通訊接口與上位機直接通訊,還可以通過GPRS遠程操作。
SVK-Y在具備信號電壓檢測的同時還具備工作電壓和工作電流顯示,其精度達到0.2級以上。相對原來的控制器來講,更是增加了年月日的時鐘顯示功能。
1.2適用范圍
SVK-Y通過有載分接開關內部的電動操作機構來控制有載分接開關的切換操作,以達到調壓目的。
SVK-Y設有過電壓速降和欠電壓保護功能,以確保有載分接開關的安全操作。
SVK-Y可通過輕觸按鍵進行基準電壓、調壓精度(靈敏度)、延時時間、通信地址等參數的設置。
SVK-Y可顯示取樣電壓(信號電壓)、動作次數及分接位置顯示。
SVK-Y還具有可靠的二端電氣限位 。
SVK-Y具有多種遠控輸出接口,檔位信號一一對應無源接點輸出或檔位信號BCD碼觸點輸出(觸點容量:1A/AC120V或2A/DC30V)及遠方控制信號輸入(升檔、降檔、停止動作指令必須提供無源觸點),實現有載分接開關遠方監視與控制,也可通過RS485通訊接口與上位機通訊進行遙測、遙控、遙信,實現有載分接開關的無觸點的遠方監視與控制,并可實現多臺有載調壓變壓器的并聯控制。
2、工作環境
2.1 周圍空氣最高溫度70℃ , 最低溫度-50℃。
2.2 周圍空氣的相對濕度不大于85%。
2.3 海拔高度不超過2000m。
2.4 不允許有劇烈的振動與沖擊。
2.5 無爆、不含腐蝕金屬和破壞絕緣的氣體及導電介質、不允許充滿水蒸氣及嚴重菌霉的存在。
3、技術參數
3.1 工作電壓 ~220V (詳見控制器上粘貼的代碼原理圖)
3.2 信號電壓 OV至~450V (有載調壓變壓器的二次側輸出電壓)
3.3 額定檔位≤9檔 (根據用戶特殊需要可在15檔以內)
3.4 動作延時10S~600S 步長lS
3.5 靈敏度1.00%~9.99% 步長0.01%( 對用戶不開放)
3.6 基準電壓 85V~430V 步長0.1
3.7 操作次數 00000~99999
3.8 外形尺寸 220 × 105 × 220mm
3.9 重量 3Kg
4、型號說明
SVK-Y 基本功能
SVK-YF 基本功能加來電復位、歷史數據
SVK-YW 基本功能加無線WIFI、歷史數據
SVK-YG 基本功能加GPRS、無線WIFI、歷史數據
SVK-YFW 基本功能加來電復位、無線WIFI、歷史數據
SVK-YFG 基本功能加來電復位、GPRS、無線WIFI、歷史數據
特別說明: 型號上帶 (H) 標記的為戶外控制器。
