爬架搭設、安裝、使用、提升、拆除等的技術措施

作者：景川爬架網 發表時間：2026/3/21 8:43:47 瀏覽：845次

安平縣景川爬架網廠專業致力于爬架網的生產，我們生產的爬架網遍布各個城市的工程，得到了客戶的一致好評。然而爬架網是依附于爬架的，你們爬架的大蛇，安裝，使用，提升，拆除有哪些技術措施呢，景川技術為您講解如下：

DM-01型導軌框架附著升降腳手架系統安裝

        安裝步驟為：支承桁架組裝→搭設輔助架→安裝支承桁架→安裝主框架→第1、2步架搭設→設置連墻桿→腳手板→踢腳板→安全網→第3步架搭設→安裝第一道附著支撐→加大斜桿→安全網→踢腳板→第4、5步架搭設→安裝第二道附著支撐→拆除輔助架→底部封閉→*后兩步半架搭設→安裝第三道附著支撐→踢腳板→安全網→鋪設電源線→鋼板網→安裝提升設備（進入運行階段）。  本項目爬架用搭設平臺采用總包提供的落地外滿架，平臺滿架底部地面夯實并加設木跳板，每層與結構采用鋼管拉結，拉結距離不超過4.5米，爬架組裝并搭設3步后進行附著卸荷

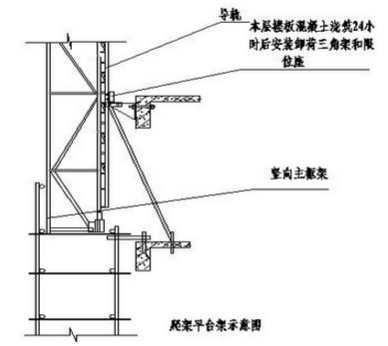

爬架安裝平臺搭設

 1.本工程在第2層搭設安裝平臺。平臺操作面位于上邊樓層頂板下返200mm。  2.平臺由原防護架改造而成，離墻距離不大于200mm，平臺寬度1.5m，外側搭設單排防護，單排防護高度1.5m。如原防護架寬度不足，外側搭設挑架。   根據《建筑結構荷載規范》（GB50009-2012）和《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2011）對風荷載的規定，風荷載對高層建筑施工用外腳手架影響，可將腳手架作為以連墻桿為支座的連續梁，經計算可知只要連墻桿能起到支座作用，則風荷載引起的彎矩是很小的，根據《高層建筑施工手冊》提供的數據，在標準風載作用下，腳手架桿件內產生的應力，尚未達到桿允許應力的 1／100，一般可忽略不計；為減輕風載對爬架的安全影響，在施工現場要求凡5級及以上大風應停止爬架升降操作；八級及以上大風來臨前應將爬架外立面安全密目網拆除。

 3.對原防護架進行加固處理。具體措施為：  1）在原防護架的*上部樓面進行鋼性拉結，水平拉結距離不大于4.5m。 2）如果原防護架是搭設在軟地基上，要進行卸荷處理，可以采用鋼絲繩或斜支撐鋼管進行卸荷。  3）爬架在搭設三部架子后，需要安裝卸荷裝置后才能繼續搭設。 根據《建筑結構荷載規范》（GB50009-2001）和《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2011）對風荷載的規定，風荷載對高層建筑施工用外腳手架影響，可將腳手架作為以連墻桿為支座的連續梁，經計算可知只要連墻桿能起到支座作用，則風荷載引起的彎矩是很小的，根據《高層建筑施工手冊》提供的數據，在標準風載作用下，腳手架桿件內產生的應力，尚未達到桿允許應力的 1／100，一般可忽略不計；為減輕風載對爬架的安全影響，在施工現場要求凡5級及以上大風應停止爬架升降操作。  2.2支承桁架的安裝  支撐桁架的安裝是整套爬架安裝質量的關鍵一步，安裝必須調平，須嚴格控制水平度、 垂直度和離墻距離。  架體*底部采用水平承力支承桁架，提升機構處采用豎向主框架。水平支承桁架步高1.8米,采用焊接和螺栓組裝,常規規格分150、140、130、120、110、100、75等，水平支承桁架上下弦增設斜腹桿;上部與豎向主框架之間采用Φ48普通鋼管架搭設。  具體步驟為：根據平面圖所標注的長度將支撐框架吊裝到相應位置,根據平面圖所標注的離墻距離校正支撐框架的位置并固定。 2.3主框架的安裝  主框架由小橫桿、廊道斜桿和導軌組裝而成，安裝的具體部位按平面圖所標注位置確定。接下一步主框架時必須將已安裝的主框架校垂直，垂直度要求不超過千分之五且不得大于60毫米。 2.4架體的搭設  采用Φ48普通鋼管、標準扣件搭設，所有材料質量要符合有關腳手架材料質量規定，不允許使用明顯彎曲、壓扁、裂紋、嚴重銹蝕等缺陷的鋼管。安裝要求如下：   (1) 架體小橫桿距墻面400mm，內外排立桿中心750mm ，立桿縱距不大于2000mm，步距為1800mm。  (2)相鄰立桿接頭要錯開，不得在同一步架內，以保證架體整體剛度，立桿軸向偏差小于20mm。  (3)不同橫桿兩端高度差不允許超過5mm，相鄰提升點處橫桿累積高差不超過20mm。  (4)已搭設的架體超過允許偏差時，應調整合格后才能安裝下一步架。所有扣件在使用前須清理加油一次，搭設時扣件緊固力矩為40 ～65N2m。  (5)架體搭設應與結構施工保持同步，防護欄桿高出施工樓面1.2～1.8m，架體搭設完畢前，應與每層建筑物建立臨時連墻桿，按垂直方向每層設置。水平方向4.5m設置一處，要錯開布置。并與架體同步搭設，在安裝附墻支撐件后方可拆除。  (6)在每個轉角處向兩側搭設小斜桿，傾角45～60°之間，且需成對設置。外排剪刀撐自桁架底端搭至架體頂端，傾角45～60°之間，剪刀撐兩端用旋轉扣件與腳手架立桿扣緊，在其中部還必須有扣接點，剪刀撐與剪刀撐之間一定要互相平行，接頭處不得少于三個旋轉扣件且搭接長度不小于1米。 (7)在架體搭設的同時，按要求鋪設腳手板、擋腳板、安全網。  (8)普通鋼管腳手架搭設步驟為：內立桿→外立桿→大橫桿→小橫桿→防護欄桿→腳手板→安全立網→踢腳板。

提升機構立面布置

（1）提升機：是提升架體的承力構件，采用規格為7.5t39.0m,通過提升掛座和 M32穿墻螺栓安裝在結構邊墻(梁)上,下端鉤住提升防墜座,完成爬架的升降作業。  （2）安全防墜落裝置：由穿墻螺栓、防墜掛座、防墜吊桿（Φ25）、防墜剎車底座 組成。當提升設備失重時，剎車底座抱緊并鎖住防墜吊桿，阻止架體墜落。 （3）導輪組裝置：是架體的防傾覆裝置,每個提升機位上、共安裝四道. 每個導輪 組通過螺栓安裝在卸荷三角架(附著支撐)前端，將主框架導軌納入四組導向輪中以保障爬架升降過程的導向
